Découvrez la scierie hydraulique de Mandray



Cette scierie a conservé l'intégralité de ses équipements originels et continue à scier du bois de charpente sur les principes mis en place lors de sa construction.



Installée sur un site qui exploite l'énergie hydraulique depuis le Moyen-Age, elle continue à fonctionner uniquement grâce à la force motrice de l'eau !



alle ita esp ang Holl fran

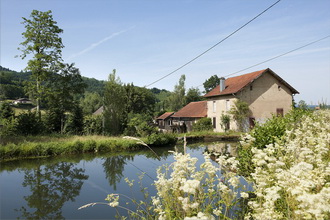

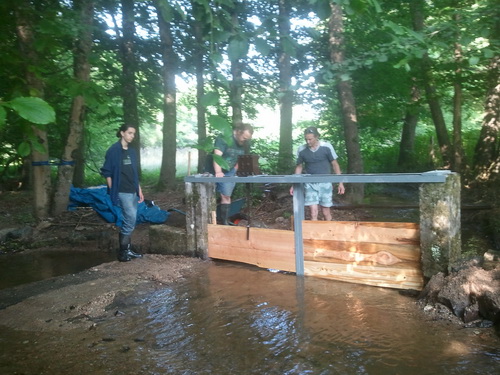

vanne Mandray Vanne de prise d'eau. Elle défini la quantité d'eau prise sur le ruisseau qui vient alimenter l'étang. étang mandray Vue arrière de la scierie, au premier plan l'étang-réservoir.
(photo Bertrand Drapier, Inventaire général - Région Lorraine).

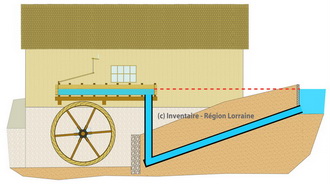

schema1 Mandray Schéma de l'alimentation de la roue.
La conduite souterraine en fonte alimente l'auge placée au dessus de la roue par le principe de vases communiquants.
(Dessin Jean-Yves Henry, Inventaire général - Région Lorraine).
roue Mandray

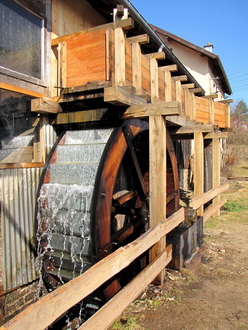

La roue hydraulique par le dessus de 3,60 mètre de diamètre.

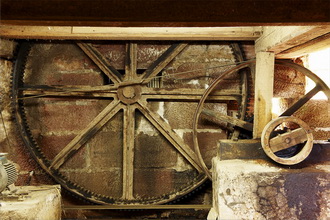

mécanisme Mandray Au sous-sol, engrenages et poulies-courroies multiplient la vitesse de la roue par 10.

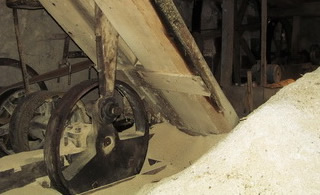

embiellage Mandray L'embiellage transforme le mouvement de rotation de la roue en translation alternative de la scie.
schema2 Mandray Schéma de la transmission de puissance. Engrenages, poulies-courroies.
(Dessin Jean-Yves Henry, Inventaire général - Région Lorraine).
chargement Mandray

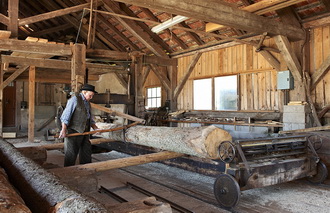

Le sagard (scieur) charge une grume sur le chariot de la scie.
(photo Bertrand Drapier, Inventaire général - Région Lorraine).

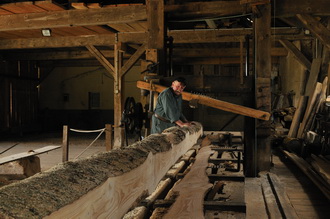

sciage Mandray La scie et le mécanisme d'avance du chariot.
(photo Bertrand Drapier, Inventaire général - Région Lorraine).

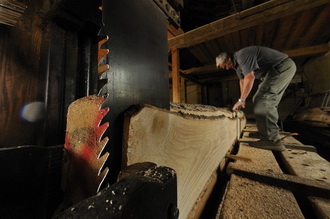

lame de scie Mandray La planche est sciée, le sagard l'enlève.
(Photo Vincent Ganaye)

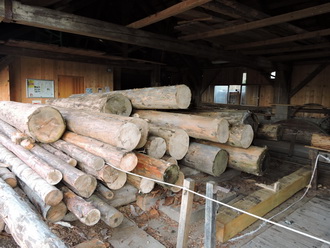

grume Mandray D'autres grumes attendent patiemment d'être sciées ! visite Guy Découverte de la faune et de la flore au bord du canal.
